TUGAS KELOMPOK-PLTS-BD305 DATA SCIANCE

Laporan mengenai konsep energi surya dan plts

yang meliputi poin poin di bawah ini :

  • Pendahuluan
  • Komponen dasar PLTS
  • Instalasi kabel DC dan AC
  • Keselamatan selama instalasi
  • Dokumentasi

A.PENDAHULUAN

Energi surya adalah energi yang berasal dari sinar matahari. Matahari memancarkan energi dalam bentuk cahaya dan panas yang dapat dimanfaatkan untuk berbagai kebutuhan manusia, seperti penerangan, pemanas, hingga pembangkit listrik.Sedangkan,Pembangkit Listrik Tenaga Surya (PLTS) adalah sistem yang mengubah energi matahari menjadi energi listrik menggunakan sel fotovoltaik (PV).

B.KOMPONEN DASAR PLTS

AKI/ACCU(accumulator)

Baterai aki kering berfungsi sebagai tempat penyimpanan energi listrik yang dihasilkan oleh panel surya. Baterai ini menyimpan listrik DC untuk digunakan saat matahari tidak bersinar, seperti di malam hari atau ketika cuaca mendung.

Kabel DC

Kabel DC digunakan untuk menyalurkan listrik arus searah (DC) dari panel surya ke komponen lain, seperti pengontrol daya, baterai, atau inverter. Kabel ini harus mampu menangani tegangan dan arus yang dihasilkan oleh panel surya dengan aman.

Panel

Panel surya atau modul fotovoltaik (PV) bertugas menangkap energi dari sinar matahari dan mengubahnya menjadi listrik DC (arus searah) melalui efek fotovoltaik. Panel ini merupakan komponen utama dalam sistem PLTS.

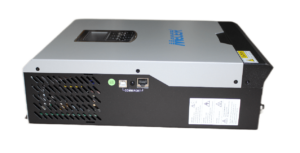

Inverter

Inverter berfungsi untuk mengubah arus listrik searah (DC) yang dihasilkan oleh panel surya menjadi arus listrik bolak-balik (AC). Arus AC inilah yang digunakan oleh sebagian besar peralatan elektronik di rumah dan industri.

C.INSTALASI KABEL DC DAN AC

1.Langkah Langkah Instalasi Kabel DC :

Kabel DC mengalirkan arus listrik dari panel surya menuju komponen lain seperti baterai, pengontrol daya (charge controller), atau inverter.

Langkah-langkahnya:

  • Perencanaan Tata Letak:
    • Tentukan lokasi pemasangan panel surya dan komponen lainnya.
    • Ukur panjang kabel yang dibutuhkan agar sesuai dengan tata letak dan hindari tegangan drop (penurunan tegangan) dengan menggunakan kabel berkualitas baik dan ukuran yang tepat.
  • Pemilihan Kabel DC:
    • Pilih kabel DC yang sesuai dengan kapasitas sistem. Kabel DC biasanya berwarna merah untuk positif (+) dan hitam untuk negatif (-).
    • Pastikan kabel tahan terhadap paparan sinar UV dan cuaca, terutama jika kabel terpasang di luar ruangan.
  • Instalasi Kabel dari Panel Surya:
    • Sambungkan kabel DC dari terminal positif dan negatif panel surya.
    • Gunakan konektor MC4 atau konektor yang disarankan oleh produsen untuk memastikan sambungan aman dan kedap air.
  • Penghubungan ke Charge Controller:
    • Sambungkan kabel DC dari panel surya ke charge controller (pengontrol daya) sesuai dengan polaritas (positif ke positif dan negatif ke negatif).
    • Pastikan sambungan aman dan kencang untuk mencegah korsleting.
  • Sambungan ke Baterai (Jika Ada):
    • Jika sistem menggunakan baterai, sambungkan kabel DC dari charge controller ke baterai sesuai polaritasnya.
    • Gunakan sekering atau pemutus arus di antara kabel DC untuk melindungi sistem dari overcurrent.

2. Langkah Langkah Instalasi Kabel AC

Kabel AC digunakan untuk mengalirkan arus listrik bolak-balik (AC) dari inverter ke peralatan atau jaringan listrik rumah.

Langkah-langkahnya:

  • Pemilihan Kabel AC:
    • Pilih kabel AC yang sesuai dengan daya yang akan disalurkan. Biasanya kabel berwarna coklat untuk fase (L), biru untuk netral (N), dan kuning-hijau untuk ground (PE).
    • Gunakan ukuran kabel yang sesuai dengan jarak dan kapasitas daya untuk mencegah overheat dan penurunan daya.
  • Instalasi dari Inverter ke Beban:
    • Sambungkan kabel AC dari output inverter ke kotak distribusi listrik atau langsung ke beban yang akan digunakan (seperti peralatan rumah tangga).
    • Pastikan polaritas dan sambungan kabel AC benar untuk menghindari kerusakan perangkat elektronik.
  • Pengkabelan Grounding (PE):
    • Hubungkan sistem grounding (kabel kuning-hijau) ke inverter dan perangkat listrik lainnya untuk menghindari risiko kebocoran arus atau kejutan listrik.
    • Pastikan semua koneksi grounding terpasang dengan baik dan mengikuti standar keamanan.



D.KESELAMATAN SELAMA INSTALASI

Dalam proses instalasi keselamatan harus di perhatikan agar terhindar dari hal hal yang tidak di inginkan,Berikut adalah langkah langkah yang perlu di perhatikan dalam kesalamtan selamaa proses instalasi :

1. Persiapan dan Pengecekan Awal:

  • Identifikasi Risiko:
    • Lakukan analisis risiko untuk mengidentifikasi potensi bahaya seperti risiko listrik, jatuh dari ketinggian, atau paparan cuaca buruk.
  • Penggunaan Alat Pelindung Diri (APD):
    • Sarung tangan isolasi: Lindungi tangan dari kejutan listrik.
    • Sepatu safety: Untuk melindungi kaki dari benda tajam, kejatuhan alat, dan risiko kejutan listrik.
    • Helm keselamatan: Penting untuk melindungi kepala saat bekerja di atap atau tempat tinggi.
    • Kacamata pelindung: Melindungi mata dari debu, kotoran, dan percikan bahan kimia.
    • Tali pengaman: Jika bekerja di ketinggian, gunakan tali pengaman untuk mencegah jatuh

2. Memastikan Alat dan Bahan yang Aman:

  • Pemeriksaan Alat:
    • Periksa semua alat sebelum digunakan, seperti multimeter, tang, obeng, dan bor. Pastikan alat dalam kondisi baik dan aman digunakan.
    • Alat-alat listrik harus menggunakan kabel yang tidak rusak atau terkelupas.
  • Pilih Perangkat yang Sesuai Standar:
    • Gunakan komponen yang sesuai standar nasional (SNI) atau internasional untuk memastikan kualitas dan keamanannya.
    • Pastikan inverter, baterai, dan kabel memiliki sertifikasi keamanan dan mampu menangani kapasitas daya sistem.

3. Memutus Sumber Daya Listrik:

  • Pastikan Sumber Daya Dimatikan:
    • Sebelum memulai pekerjaan instalasi listrik, pastikan bahwa semua sumber daya listrik dimatikan untuk menghindari kejutan listrik.
    • Gunakan peralatan yang memiliki pengaman seperti MCB (Miniature Circuit Breaker) untuk memastikan tidak ada aliran arus yang tidak terkendali.

4. Langkah Keselamatan Selama Instalasi Kabel DC:

  • Tangani Kabel dengan Benar:
    • Hindari menyentuh kabel DC yang terhubung ke panel surya karena arus listrik DC bisa berbahaya, terutama pada siang hari saat panel terpapar sinar matahari.
    • Selalu pasang dan periksa polaritas kabel positif (+) dan negatif (-) secara benar untuk menghindari korsleting atau kerusakan komponen.
  • Gunakan Sekering atau Pemutus Arus:
    • Pasang sekering atau pemutus arus (fuse) di sirkuit DC untuk perlindungan dari arus lebih (overcurrent).

5. Langkah Keselamatan Selama Instalasi Panel Surya:

  • Gunakan Struktur Penyangga yang Aman:
    • Pastikan struktur penyangga panel surya kuat dan kokoh untuk menahan beban panel dan paparan angin. Pastikan pemasangannya stabil dan terpasang dengan benar di permukaan atap atau tanah.
    • Jika bekerja di atap, pastikan atap cukup kuat menahan berat dan gunakan tali pengaman untuk mencegah jatuh.
  • Pemasangan di Cuaca Aman:
    • Hindari pemasangan saat cuaca buruk, terutama saat hujan, petir, atau angin kencang. Kondisi cuaca buruk meningkatkan risiko kecelakaan.

6. Langkah Keselamatan Selama Instalasi Inverter dan Kabel AC:

  • Hindari Sentuhan dengan Kabel AC:
    • Jangan menyentuh bagian kabel AC yang tidak terisolasi untuk menghindari risiko sengatan listrik.
    • Sambungkan grounding (pentanahan) inverter dan peralatan listrik lain untuk menghindari kebocoran arus dan kejutan listrik.
  • Gunakan Alat Pengaman Listrik:
    • Pasang alat pengaman seperti MCB atau pemutus sirkuit di jalur AC untuk mencegah kebakaran atau kerusakan peralatan akibat arus lebih.
  • Pemeriksaan Tegangan:
    • Setelah instalasi, gunakan multimeter untuk memeriksa tegangan di kabel AC dan memastikan tidak ada kebocoran atau potensi bahaya sebelum menghidupkan sistem.

7. Grounding dan Proteksi Terhadap Petir:

  • Instalasi Grounding yang Baik:
    • Pastikan sistem grounding dipasang dengan benar untuk melindungi perangkat dan pengguna dari kebocoran listrik.
  • Proteksi Terhadap Petir:
    • Di area yang sering mengalami petir, gunakan sistem proteksi petir untuk mencegah kerusakan pada panel surya dan inverter.

8. Pengujian Sistem dengan Aman:

  • Pengujian Arus Listrik:
    • Sebelum menyalakan sistem, uji arus listrik dan tegangan di semua komponen untuk memastikan sistem terpasang dengan benar dan tidak ada risiko kebocoran listrik.
  • Pengujian Beban Listrik:
    • Setelah sistem menyala, uji dengan beban yang sesuai untuk memastikan semua komponen berfungsi dengan baik dan aman.

9. Pemberitahuan dan Tanda Peringatan:

  • Pemberitahuan pada Lokasi Instalasi:
    • Pasang tanda peringatan di sekitar area instalasi, terutama di sekitar inverter dan baterai, untuk memberi tahu bahwa ada instalasi listrik yang aktif.
  • Pengamanan Area Kerja:
    • Pastikan area instalasi terlindungi dan orang yang tidak berkepentingan tidak memasuki area tersebut selama proses pemasangan berlangsung.

10. Perawatan Rutin Setelah Instalasi:

  • Pemeriksaan Berkala:
    • Lakukan pemeriksaan berkala pada semua komponen sistem, terutama kabel dan inverter, untuk memastikan tidak ada kerusakan atau keausan.
  • Pembersihan Panel:
    • Bersihkan panel surya secara berkala untuk mengoptimalkan penyerapan sinar matahari dan mencegah penumpukan kotoran.

E.DOKUMENTASI

Dokumentasi instalasi Pembangkit Listrik Tenaga Surya (PLTS) sangat penting untuk memastikan semua proses berjalan sesuai rencana, serta memudahkan dalam pemeliharaan dan troubleshooting di masa depan.Dokumentasi instalasi PLTS ini akan menjadi panduan penting untuk perawatan, pemecahan masalah, dan upgrade sistem di masa depan. Dengan dokumentasi yang lengkap dan jelas, pengguna akan lebih mudah memahami cara kerja dan memelihara sistem PLTS mereka dengan benar.

Berikut adalah proses video pada saat instalas

Our poster
